Виды пеллетных горелок

пеллетная факельная горелка

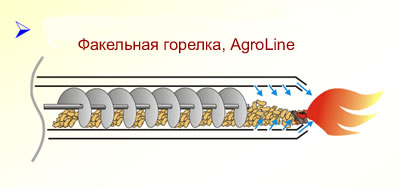

Факельная пеллетная горелка

Первоначально подобные горелки использовались для сжигания зерна. Основное преимущество - компактные размеры, позволяющие установить горелку во многие твердотопливные котлы с небольшими топочными камерами. Достаточная простая в исполнении и надежная в эксплуатации. К недостаткам можно отнести меньшую, по сравнению с горелками объемного горения, мощность, а также направленность пламени - происходит нагрев локальной области котла.


пеллетная обьемная горелка

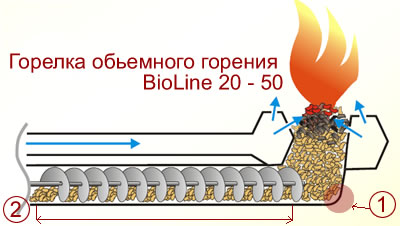

Горелка объемного горения

Наиболее эффективная пеллетная горелка. Проблемные места: 1- чем меньше угол наклона ( иными словами чем плавнее изгиб) тем меньше образовывается шлака, при большОм количестве шлака может произойти остановка подающего шнека. 2 – длинна шнека, чем длиннее шнек - тем больше древесной пыли, которая также не идет на пользу горелки.

каминная пелетная горелка

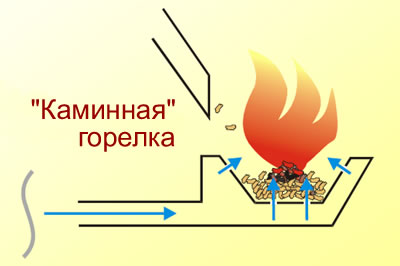

«Каминная» горелка

Горелки подобных видов устанавливаются в пеллетные камины и в некоторые пиролизные котлы. Горение происходит в чашке, сверху падают пеллеты, снизу подается воздух . Подобная конструкция практически не встречается на промышленных пеллетных горелках в силу размеров и трудностей с «тонкой» настройкой горелки.

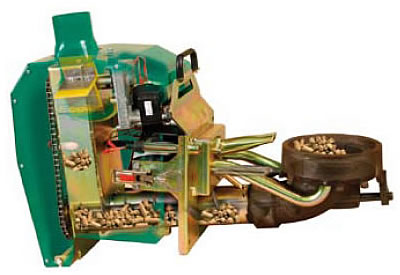

пеллетная горелка в разрезе

Образцом пеллетной горелуки объёмного горения может являтся пеллетная горелка шведской фирмы EcoTec.

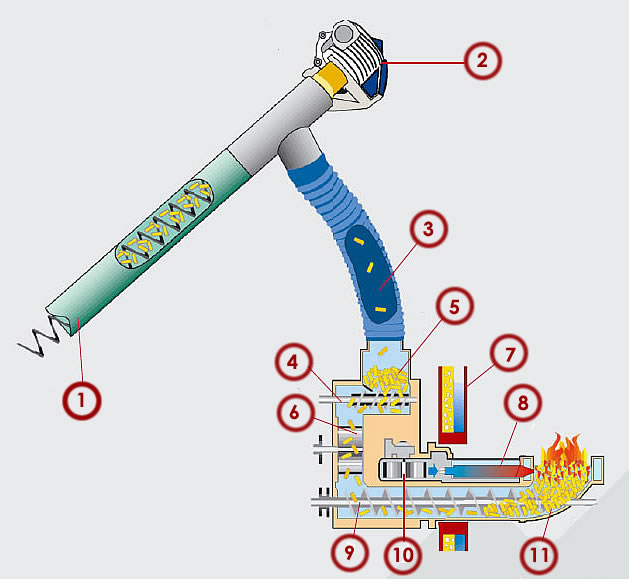

На рисунке показана пеллетная горелка BioLine и принципиальная схема пелленой горелки, устанавливаемой в твердотопливный котел

Датчики пеллетной горелки

Алгоритм работы пеллетной горелки



принципиальная схем пеллетной горелки

1.

труба шнека, опускаемая в бункер

7.

стенки котла с теплоносителем

2.

электромотор внешнего шнека

8.

воздуховод

3.

легкоплавкий шланг*

9.

шнек подачи пеллет в зону горения

4.

шнек внутреннего бункера

10.

нагнетатель воздуха

5.

внутренний бункер горелки (дозатор)

11.

зона горения пеллет

6.

лепестковый клапан*





* - элементы группы безопасности против возникновения «обратного» огня – ситуации когда огонь двигаетя от зоны горения в сторону бункера.

Самостоятельное конструирование пеллетной горелки>>
